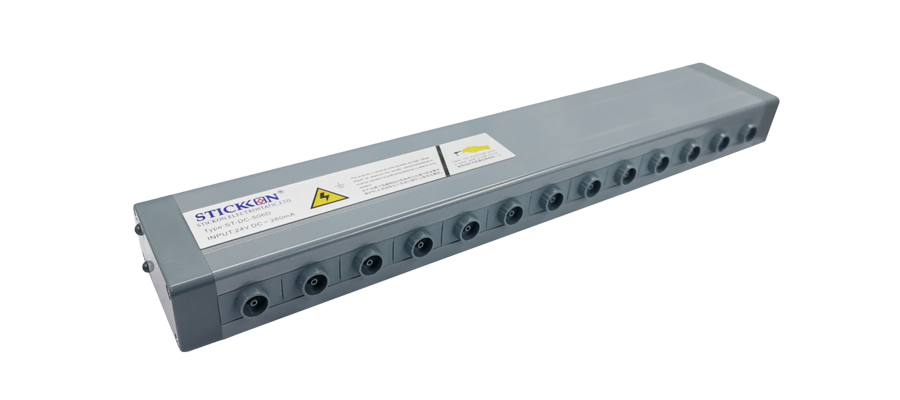

ST-DC-506D无气源型脉冲直流离子棒
ST-DC-506D无气源型脉冲直流离子棒
针间距23mm，可定制长度：190~995mm
产品概述
ST-DC-506D 无气源型脉冲直流离子棒是我司自主研发、生产的一款适用于短距离、不需要通压缩空气就可以静电消除的一款产品。
自身具有保护、指示功能。产品采用一体式设计，直流24V输入，无需外加高压发生器，体积小，安全，高效消静电。
产品采用防电击设计，使用方便安全可靠。
产品特点
1.具备防电击功能，防止对人体造成电击伤害。
2.外壳铝材质，可有效避免外界电磁干扰影响离子棒正常工作。
3. 直流24V输入，无需外加高压发生器，体积小，安全，高效消静电。
4. 一体式脉冲直流电供应采用表面贴装高压元件,减小静电棒的尺寸,使之成为紧凑型的24V 直流静电棒。
应用行业
可广泛应用于电子、半导体、光电、薄膜等行业。
技术参数
型号 | ST-DC-506D | |
离子生成方式 | 电晕放电方式 | |
施加电压方式 | 脉冲AC方式/±6000V | |
电极输出电流 | <0.5mA | |
离子平衡范围 | <±100V | |
最佳安装距离 | 30mm-50mm(根据现在安装实际调节） | |
消电时间 | <1s | |
报警输出 | 放电短路报警 | 指示灯报警，停止生成离子 |
高压异常报警 | ||
工作温度 | 0℃-50℃ | |
额定 | 电源电压 | DC24V±10% |
耗电量 | 260mA(DC24V时) | |
过电压分类 | I | |
污染程度 | 2 | |
输出功率 | <14W | |
材质 | 电极针 | 钨钢针 |
主机 | 铝合金+ABS | |
环境适应性 | 周围温度 | 0~+40℃ |
周围湿度 | 35~85%RH | |
电极针的清洁
静电消除器经过长时间使用后，电极针上可能会附着灰尘，导致消电效果不佳，此时需要清洁电极针，建议使用清洁毛刷清理或者使用浸入过乙醇溶液的棉签擦拭电极针。
功能介绍
■ 运行状态及对应指示灯
状态描述 | 报警指示灯 |
正常工作 | |
异常报警 | |
连接
■ 电源线连接
电源使用M8*3 芯航插头，请用包装内电源线按照配线图正确连接。
注意
地线需要接可靠接地，连接不良好时可能会对消电产生影响。
安装说明
本产品包装内包含安装支架，请根据下图说明安装。
(1).选择最佳的消电位置，将棒体安装牢固。
(2).将电源线插头，拧紧螺母，地线接地，通电，完成安装。
如图所示
棒体离子喷嘴与工件间的距离为30~50mm (根据现场情况而定)
UV打印机器的运行速度建议为8pass(根据现场打印情况而定)
适用于打印发泡材料，有厚度，如EVA材料。

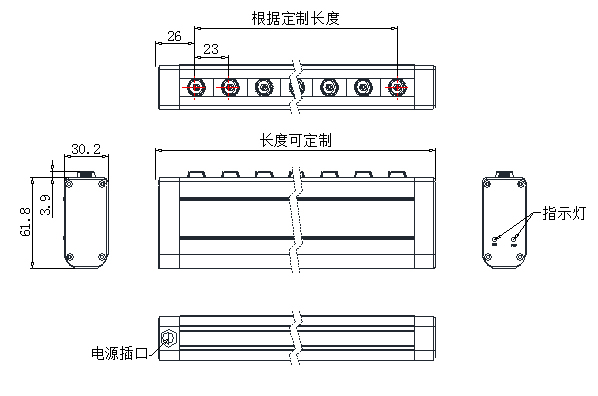

产品尺寸
离子棒长度可定制，按照电极针数量进行定制总长，每增加一个电极针长度增加23mm。
离子棒全长：190~995mm（N*23+29）（N代表电极针个数）
有效长度：138~943mm
电极针个数：7~42
电极针间距：23mm
